На стороні нагнітання дозуючого насоса
На стороні нагнітання дозуючого насоса JESCO
Між дозуючим насосом і точкою дозування
Надійність і довговічність системи дозування і всіх компонентів з боку тиску забезпечується такими аксесуарами, як запобіжний клапан PENTABLOC або FLOWCON для безперервного контролю витрати.
Загальна інформація
- Електричний дегазатор GAS-EX
- Витратомір FLOWCON
- Витратомір FLOWCON LP 1
- Витратомір FLOWCON TS
- Інжекторні фітинги
- MAGDOMAT
- PENTABLOC
- Демпфер пульсацій PDM
- Демпфер пульсацій PDS
- Контакти
- Каталог
Для ідеального результату дозування
Пристрій дегазації GAS-EX забезпечує легке видалення повітря
з насоса через встановлені проміжки часу, оскільки він повертає середовище без тиску в резервуар подачі. Якщо під час фази дегазації не виконується жодного ходу дозування, газ, який міг бути присутнім, все одно може з'явитися внаслідок релаксації.
Для ідеального результату дозування

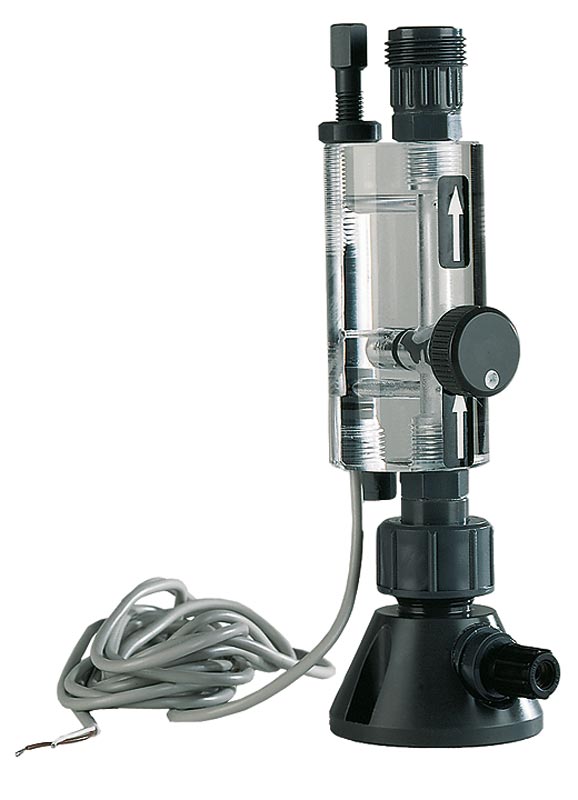

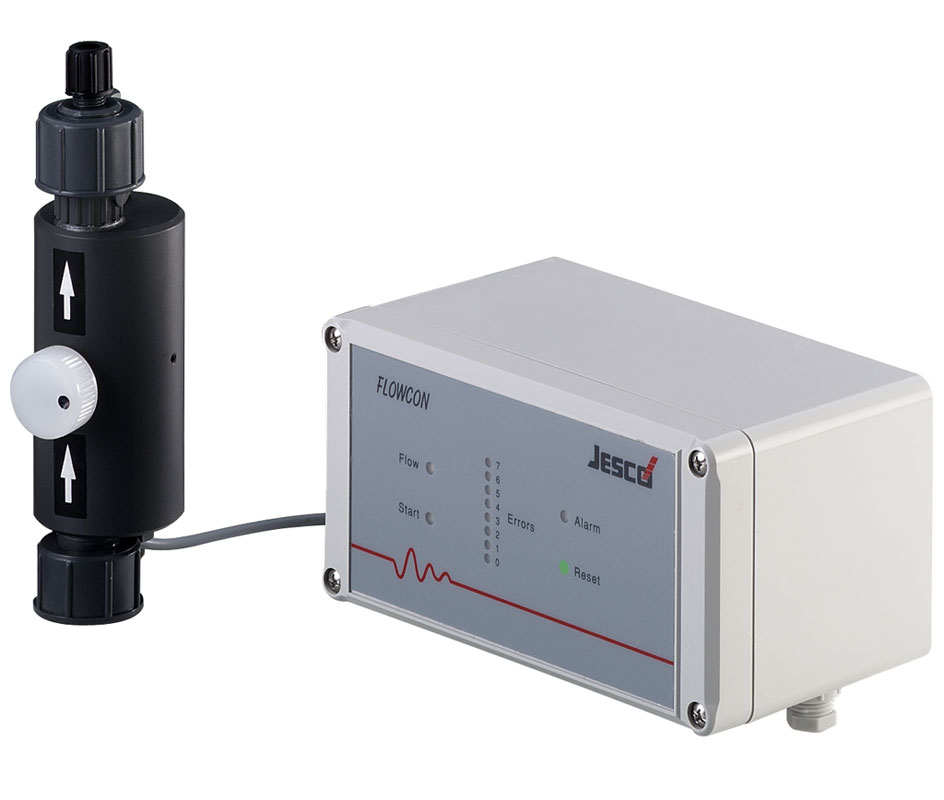

Датчик потоку FLOWCON був розроблений спеціально для контролю пульсуючих потоків. Завдяки своїй дуже компактній конструкції він може бути встановлений безпосередньо на нагнітальному клапані дозуючого насоса. Герконовий контакт дає вільний від потенціалу імпульс при кожному ході дозуючого насоса. У поєднанні з електронним блоком оцінки FLOWCON оператор має під рукою ефективну і точну систему моніторингу поведінки рідини в нагнітальних лініях
Ефективний моніторинг пульсуючих потоків
Компактна конструкція та висока стабільність продукту
Просте обслуговування
Подача хімікатів в діапазоні від 0,05 до 50 л/год
| Матеріал корпусу | PVC or PMMA | |
| Ущільнювальний матеріал | FPM or EPDM | |
| Приєднання Вхід Вхід | накидна гайка G 5/8 або G 3/4 | |
| Приєднання Вихід Вихід | зовнішня різьба G 5/8 або G 3/4 | |
| Діапазон дозування 1 | л/год | Дозуючі насоси з електромагнітним приводом: 0.05...12 |
| Діапазон дозування 2 | л/год | Дозуючі насоси з моторним приводом: 0.5...50 |
| Макс. тиск в системі | бар | 10 |
| Макс. в'язкість при частоті ходів 100 хв-1 | мПас | 20 |
| Макс. в'язкість при частоті ходів 150 хв-1 | мПас | 10 |
| Макс. температура середовища | °C | 35 |
| Електричний номінал геркона | 48 В AC/DC, 0,5 А, макс. 12 ВА |
Можливі технічні зміни
 |
 |
Контроль витрати
Датчик витрати FLOWCON LP 1 був спеціально розроблений для контролю коливальних об'ємних потоків. Завдяки особливо компактній конструкції його можна встановлювати безпосередньо на
нагнітальний клапан насоса. Він використовує герконовий перемикач для передачі коливань потоку в лінії у вигляді електричного імпульсу. Програмне забезпечення, вбудоване в MAGDOS LP, використовується для аналізу сигналу FLOWCON. В якості альтернативи, система може аналізувати FLOWCON за допомогою SPS
Ефективний контроль пульсуючих об'ємних потоків
Компактна конструкція, висока міцність виробу
Простота у використанні
Продуктивність від 0,36 до 13 л/год
Електричний аналіз за допомогою MAGDOS LP або зовнішній аналіз за допомогою SPS
| Матеріал корпусу | PMMA / PVC | |
| Ущільнювальний матеріал | FPM або EPDM | |
| Приєднання | Вхід | Накидна гайка G5/8 |
| Вихід | Різьбовий штифт G5/8 | |
| Діапазон дозування | MAGDOS LP 05 - 15 | |
| Макс. в'язкість | 400 мПас (залежить від використовуваної пружини) Якщо використовується дозуючий насос MAGDOS LP 15: 40 мПас |
|
| Макс. протитиск | 16 бар | |
| Макс. частота ходів | 250 хв-1 | |
| Електричне підключення | штекерний роз'єм M12x1 (з А-кодом) | |
| Допустима температура перекачуваного середовища | 5 - 35 °C | |
| Допустима температура навколишнього середовища | 0 - 40 °C | |
| Комутаційна здатність геркона | 48 В AC/DC, 0,5 А, макс. 12 ВА | |
| Вага | 0,26 кг | |
Для ідеального результату дозування
FLOWCON TS - це термоелектронний регулятор потоку для безперервного та пульсуючого потоку дозуючих насосів. Конструкція корпусу дозволяє контролювати навіть найменші витрати ≥ 0,1 л/год. Оскільки FLOWCON TS також працює з безперервним потоком, швидкість потоку можна контролювати безпосередньо в точці впорскування безпосередньо перед входом в технологічний процес.
 |
Інжекторні фітинги
Для ідеального результату дозування
Інжекторні фітинги використовуються для впорскування хімікату, що подається насосом-дозатором, в оброблювану систему. Інжекторна труба дозволяє впорскувати дозуючий хімікат в центр системи трубопроводів, щоб забезпечити рівномірне змішування.
 |
 |
 |
 |
Пропорційне дозування за допомогою контактного лічильника води
Асортимент продукції MAGDOMAT об'єднує насоси та аксесуари в успішну і повністю автоматичну систему дозування. Компактна конструкція забезпечує простий монтаж за допомогою лише настінного кріплення і дозволяє універсальне застосування в різних системах трубопроводів.
Повністю змонтована, готова до використання система
Пропускна здатність до 30 м3/год
Швидкість подачі до 15 л/год
Тиск подачі до 16 бар
Послідовність імпульсів 1 - 10 л/імпульс
Вхід рівня з раннім попередженням і основною аварійною сигналізацією
Клас захисту IP 65
| Макс. витрата | м3/год | 30 |
| Макс. витрата | л/год | 15 |
| Макс. тиск подачі | бар | 16 |
| Макс. частота ходів | об/хв | 250 |
| Висота всмоктування | mWS | 3 |
| Послідовність імпульсів | л/імпульс | 1 - 10 |
| Дозуюче середовище провідний матеріал | PVC | |
| Ущільнення | FPM | |
| Вихідна потужність | 230 В змінного струму, 50/60 Гц, 30 Вт | |
| Клас захисту | IP65 | |
| Макс. температура навколишнього середовища | °C | 40 |
| Макс. температура середовища | °C | 30 |
| Вага | кг | прибл. 4,5 - 8,0 |
Запобіжний клапан з 5 функціями
На точність роботи мембранних дозуючих насосів впливає
протитиск. У безнапірних (відкритих) системах або системах з надлишковим тиском дозуючі насоси повинні бути захищені. Необхідно уникати небажаних витрат, що виникають в результаті сифонного всмоктування. Багатофункціональний клапан PENTABLOC був розроблений для вирішення вищезазначених проблем.

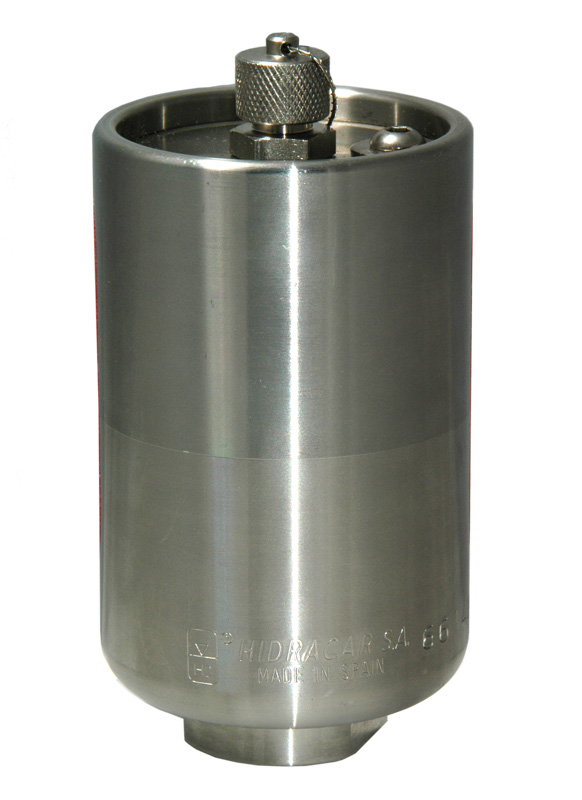

Демпфер пульсацій PDM
Для ідеального результату дозування
Коливання тиску в гідравлічних трубопроводах і трубопровідній
арматурі призводять до нерівномірної роботи, а у випадку великих амплітудних коливань можуть спричинити пошкодження трубопроводу і навіть поломку фітингів. Ці гасителі пульсацій є простим контрзаходом, що дозволяє знизити будь-який підвищений тиск до безпечних пропорцій.

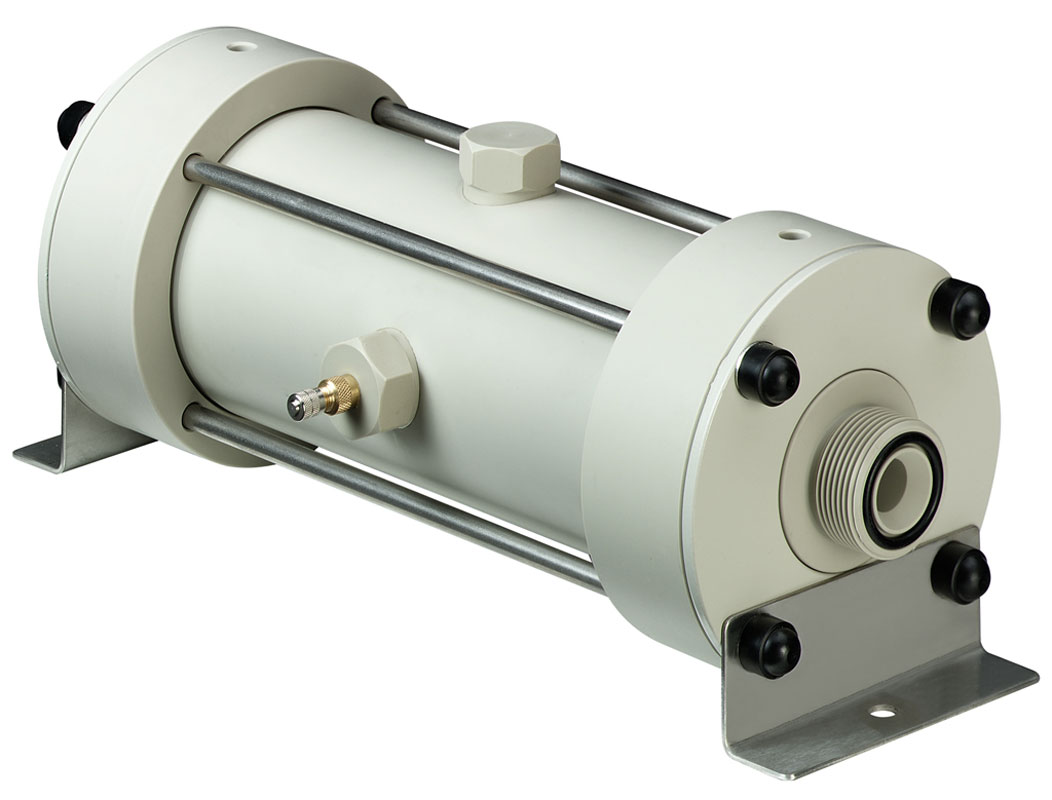

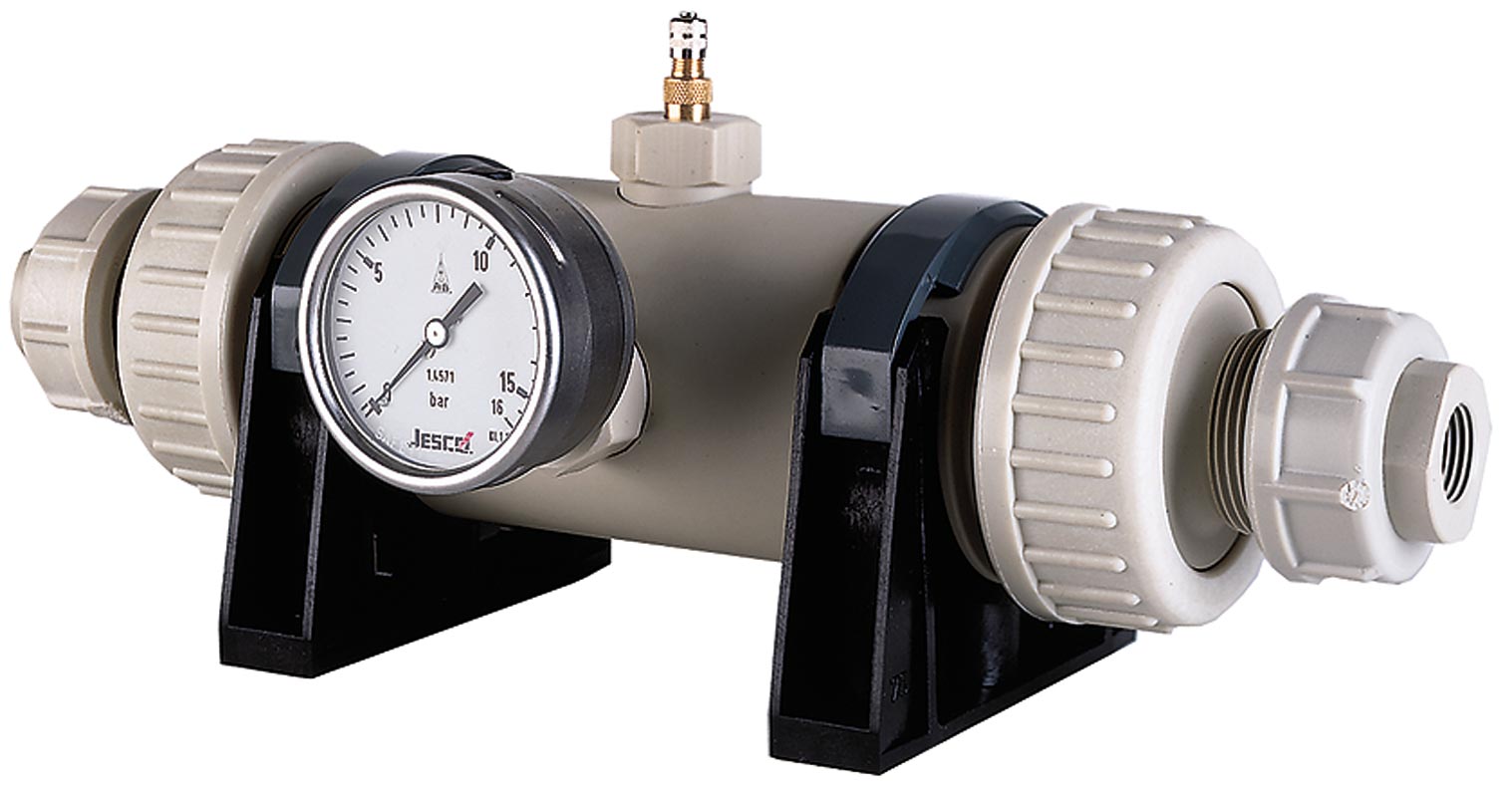

Демпфер пульсацій PDS
Для ідеального результату дозування
Коливання тиску в гідравлічних трубопроводах і трубопровідній арматурі призводять до нерівномірної роботи, а у випадку великих амплітудних коливань можуть спричинити пошкодження трубопроводу і навіть поломку фітингів. Ці гасителі пульсацій є простим контрзаходом, що дозволяє знизити будь-який підвищений тиск до безпечних пропорцій.
Робочий об'єм 15 - 1200 мл/такт
Шланг як розділова діафрагма
Стиснене повітря як демпферна газова подушка
Можлива інтеграція в напірну лінію
| PDS | 80 | 250 | 750 | 2500 | 7500 | |
| Робочий об'єм* | мл/такт | 15 | 40 | 120 | 400 | 1200 |
| Допустимий робочий тиск | бар | 10 | 10 | 10 | 10 | 4 |
| Тиск попереднього навантаження | бар | макс. 6 | макс. 6 | макс. 6 | макс. 6 | 2,5 |
| Температура | °C | макс. 50 | макс. 50 | макс. 50 | макс. 50 | макс. 50 |
*застосовується для залишкових коливань +/- 10% від номінального тиску для одиночних насосів
Без урахування технічних змін і помилок
 |
 |
 |
