Витратоміри серії TS
Витратоміри Lutz серії TS
Витратоміри Lutz серії TS призначені для вимірювання невеликих об’ємів рідини з програмуванням і без. Підходять для нейтральних, агресивних і легкозаймистих рідин з малоюта середньою в'язкістю до 5 000 мПа*с.

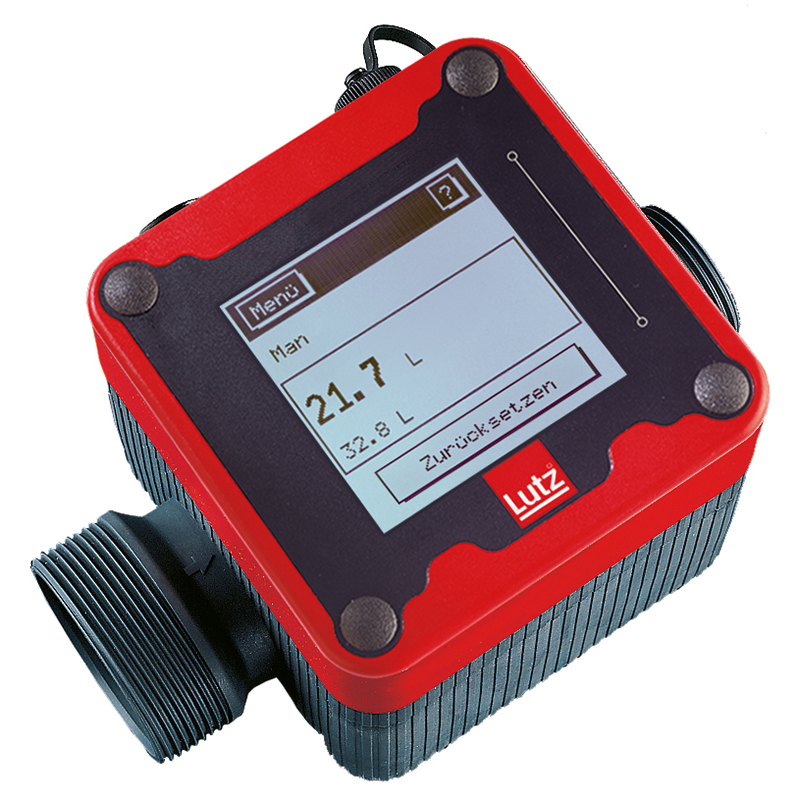

◆ TS ST10 для нейтральних середовищ, подібних з водою та мінеральними оливами з в'язкістю до 2 000 мПа*с.◆ TS SL10 для агресивних середовищ, розчинів кислот і лугів, вапняного молочка, перекису водню, оцту та рідкого скла з в'язкістю до 2 000 мПа*с.

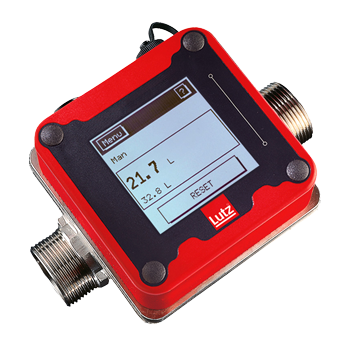

◆ TS VA10 для дуже агресивних рідин: більшості лугів і кислот, в тому числі азотної та сірчаної, гіпохлориту натрію, фреону, хлороформу, а також для легкозаймистих і вибухонебезпечних рідин: бензину, гексану, спиртів, етилацетату, метанолу, гасу та ін. з в'язкістю до 5 000 мПа*с.

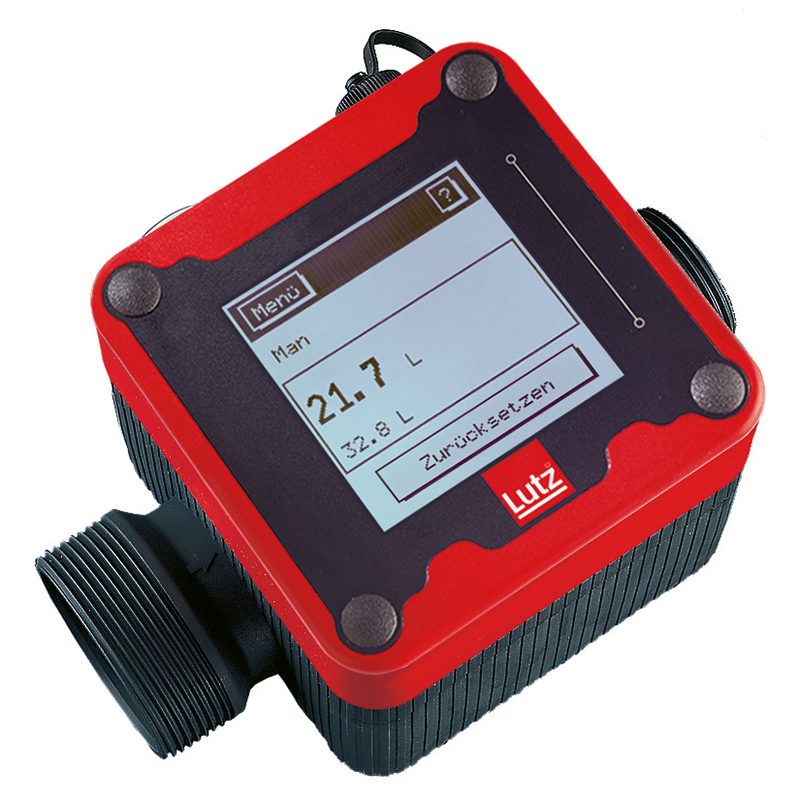

◆ TS LM10 для вибухонебезпечних рідин, таких як розчинники, ксилол, стирол, спирти, оливи та ін. з в'язкістю до 2 000 мПа*с.
◆ TS UN10 для легкозаймистих рідин, розчинників і більшості кислот і лугів з в'язкістю до 2 000 мПа*с.
Переваги витратоміра Lutz TS
- Всі необхідні сертифікати Європейського Союзу.
- Сенсорний дисплей з підсвічуванням.
- Компактна конструкція.
- Багатомовне меню.
- Простий та зрозумілий текст операцій.
- Вбудована функція допомоги.
- Висока точність вимірювань, що досягається завдяки можливості налаштування та корекції переливу.
- Функції безпеки та контролю.
- Просте підключення системи.
- Модульна конструкція plug & play - "включай і працюй". Модулі можуть бути встановлені окремо.
- Ручне та зовнішнє керування через стандартні інтерфейси.
- Можливість програмування. Релейний модуль дозволяє автоматизувати робочі процеси.
Загальна інформація
| Тип | Lutz TS ST10 | Lutz TS SL10 | Lutz TS VA10 | Lutz TS LM10 Ex | Lutz TS UN10 Ex | Lutz TS VA10 Ex | |
| Галузь застосування |
Нейтральні середовища, подібмі з водою, мінеральні мастила |
Агресивні середовища, подібні до кислот та лугів |
Більшість кислот, лугів і інших середовищ |
Розчинники та багато інших легкозаймистих |
Розчинники та легкозаймисті рідини, більшість кислот і лугів |
Майже всі розчинники та легкозаймисті рідини. Більшість кислот, лугів та інші середовища |
|
| Діапазон вимірювань,л/хв. |
10-100 ** | 10-100 ** | 10-100 | 10-100 ** | 10-100 ** | 10-100 | |
| Температура середовища до,С |
60 | 60 | 80 | 60 | 60 | 60 | |
|
2000 | 2000 | 5000 | 2000 | 2000 | 5000 | |
| Робочий тиск до,бар | 4 | 4 | 10 | 4 | 4 | 10 | |
| Точність вимірювання |
±1 стандарт <1 залежно від умов встановлення |
±1 стандарт <1 залежно від умов встановлення |
±1 | ±1 стандарт <1 залежно від умов встановлення |
±1 стандарт <1 залежно від умов встановлення |
±1 | |
| % | від умов установки | від умов установки | від умов установки | від умов установки | |||
| Підключення на вході | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 1 1/4 (зовнішня різьба) | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 1 1/4 (зовнішня різьба) | |
| Підключення на виході | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | |
| РК-дисплей | Сенсорна панель 63х83 мм, 128х128 точок. Можливість скидання одиничного і загального свідчення обсяry | ||||||
| Мова меню дисплея | DE, GB, ES, FR, lT, NL, PT, RU | ||||||
| Матеріал корпуса | РРО | РРО | Нерж.сталь (1.4581! 1.4571) | PPS | PPS | Нерж.сталь (1.4581! 1.4571) | |
|
PPO/PPS | PPO/PPS | Нерж. сталь (1.458111.4571) ETFE/PTFE | LCP | LCP | Нерж. сталь (1.458111.4571) ETFE/PTFE | |
| Матеріал ущільнення | FPM | FPM | FEP | FEP | FEP | FEP | |
| Клас вибухозахисту панелі управління | ні | ні | ні | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | |
| Клас вибухозахисту базового витратоміра | ні | ні | ні | ІІ 2G Т4 Gb | ІІ 2G Т4 Gb | ІІ 2G Т4 Gb | |
| Клас захисту | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | |
| Вага,кг. | 1.1 | 1.1 | 3.7 | 1.1 | 1.1 | 3.7 | |
| Живлення | Від батареї. Рекомендовані комплектуючі для живлення від мережі-мережевий адаптер NG10(220-230B/50-60 Гц) та кабель єлектроживлення | ||||||
* Спеціальні матеріали за запитом
** Короткочасно 120 л/хв.
*** Клас вибухозахисту II 2G Ex ib IIC T4 Gb за запитом.

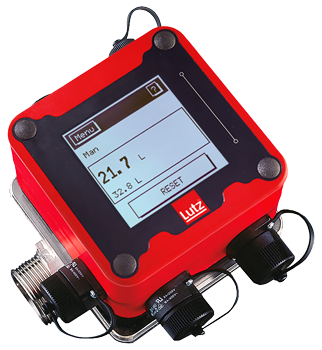

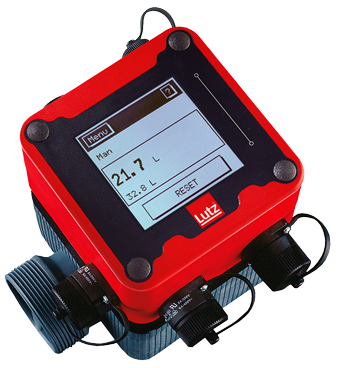

| Тип | TS ST10 I RM10 | TS SL101 RM10 | TS VA101 RM10 | TS LM10 Ex 1 Ex-RM10dK | TS UN10 Ex 1 Ex-RM10dK | TS VA10 Ex 1 Ex-RM10dK | |
| Галузь застосування |
Нейтральні |
Агресивні |
Більшість кислот, лугів і інших середовищ |
Розчинники та багато інших |
Розчинники та |
Майже всі розчинники та легкозаймисті рідини. Більшість кислот, лугів та інші середовища |
|
| Діапазон вимірювань,л/хв. |
10-100 ** | 10-100 ** | 10-100 | 10-100 ** | 10-100 ** | 10-100 | |
| Температура середовища до,С |
60 | 60 | 80 | 40 | 40 | 40 | |
|
2000 | 2000 | 5000 | 2000 | 2000 | 5000 | |
| Робочий тиск до,бар | 4 | 4 | 10 | 4 | 4 | 10 | |
| Точність вимірювання |
±1 стандарт <1 залежно від умов встановлення |
±1 стандарт <1 залежно від умов встановлення |
±1 | ±1 стандарт <1 залежно від умов встановлення |
±1 стандарт <1 залежно від умов встановлення |
±1 | |
| Тип | TS ST10 I RM10 | TS SL101 RM10 | TS VA101 RM10 | TS LM10 Ex 1 Ex-RM10dK | TS UN10 Ex 1 Ex-RM10dK | TS VA10 Ex 1 Ex-RM10dK | |
| Підключення на вході | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 1 1/4 (зовнішня різьба) | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 2(зовнішня різьба) для фітинга з накидною гайкою | G 1 1/4 (зовнішня різьба) | |
| Підключення на виході | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | G 1 1/4 (зовнішня різьба) | |
| РК-дисплей | Сенсорна панель 63х83 мм, 128х128 точок. Можливість скидання одиничного і загального свідчення обсяry | ||||||
| Мова меню дисплея | DE, GB, ES, FR, lT, NL, PT, RU | ||||||
| Матеріал корпуса | РРО | РРО | Нерж.сталь (1.4581! 1.4571) | PPS | PPS | Нерж.сталь (1.4581! 1.4571) | |
|
PPO/PPS | PPO/PPS | Нерж. сталь (1.458111.4571) ETFE/PTFE | LCP | LCP | Нерж. сталь (1.458111.4571) ETFE/PTFE | |
| Матеріал ущільнення | FPM | FPM | FEP | FEP | FEP | FEP | |
| Клас вибухозахисту панелі управління | ні | ні | ні | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | |
| Клас вибухозахисту базового витратоміра | ні | ні | ні | ІІ 2G Т4 Gb | ІІ 2G Т4 Gb | ІІ 2G Т4 Gb | |
| Клас захисту | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | |
| Вага,кг. | 1.6 | 1.6 | 4,1 | 4,3 | 4.3 | 6.7 | |
| Релейний модуль | RM10 | RM10 | RM10 | Ex-RM1odK | Ex-RM1odK | Ex-RM1odK | |
| Тип | TS ST10 I RM10 | TS SL101 RM10 | TS VA101 RM10 | TS LM10 Ex 1 Ex-RM10dK | TS UN10 Ex 1 Ex-RM10dK | TS VA10 Ex 1 Ex-RM10dK | |
| Напруга, В | 220-230 | 220-230 | 220-230 | 220-230 | 220-230 | 220-230 | |
| Частота,Гц | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 | |
| Вихід 1 (насоса) | 8 А, cos > 0,7 | 8 А, cos > 0,7 | 8 А, cos > 0,7 | 8 А, cos > 0,7 | 8 А, cos > 0,7 | 8 А, cos > 0,7 | |
| Вихід 2 (до магнітного клапана) |
0,5 А | 0,5 А | 0,5 А | 0,5 А | 0,5 А | 0,5 А | |
| Клас вибухозахисту |
ні | ні | ні | II 2G Ех de [ib Gb] ІІС Тб Gb | II 2G Ех de [ib Gb] ІІС Тб Gb | II 2G Ех de [ib Gb] ІІС Тб Gb | |
| Приєднувальні виходи |
2 роз′єми (рівнопотенціальні) | ||||||
* Спеціальні матеріали за запитом
** Короткочасно 120 л/хв.
*** Клас вибухозахисту II 2G Ex ib IIC T4 Gb за запитом.
