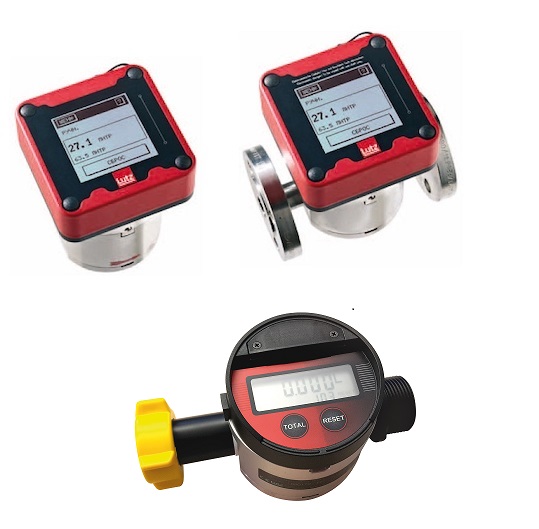

Витратомір Серія HDO
Модульні витратомірні системи серії HDO розроблені для експлуатації в умовах промислового виробництва: вимірювання витрати різних середовищ - від води до рідин з високою в'язкістю, в тому числі за високих показників тиску та температури.

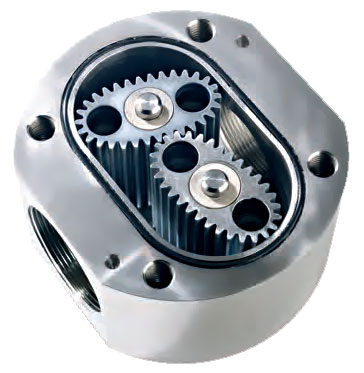

Принцип дії базових лічильників витратомірів серії HDO - «овальні шестерні». Потік рідини змушує обертатися дві овальні шестерні, що входять в зачеплення під кутом 90° в корпусі витратоміра. При їх обертанні відбувається переміщення певного об'єму рідини. При цьому також обертаються магніти, які знаходяться в роторах. Контакт, який зчитує встановлений за межами вимірювальної камери, фіксує отримані магнітні імпульси. Кількість всіх отриманих імпульсів пропорційно об'єму рідини.
Характерною особливістю витратомірів цієї серії є постійна точність вимірювань в досить широкому їх діапазоні. Крім того, витратоміри функціонують без турбулентності, завихрень і інших порушень нормальних параметрів. Незаперечні переваги витратомірів серії HDO зробили їх незамінними для застосування в самих різних галузях промисловості.
Модульна витратомірна система передбачає практично безмежні можливості застосування. Базовий лічильник, панель керування, релейний модуль і захисна кришка обираються відповідно до завдання та вимог клієнтів.
Загальна інформація

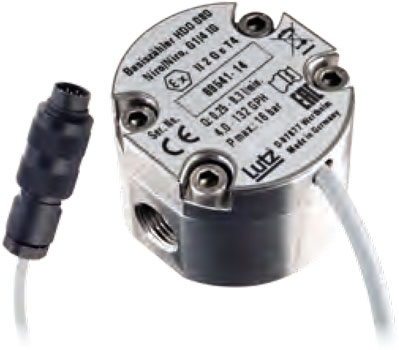

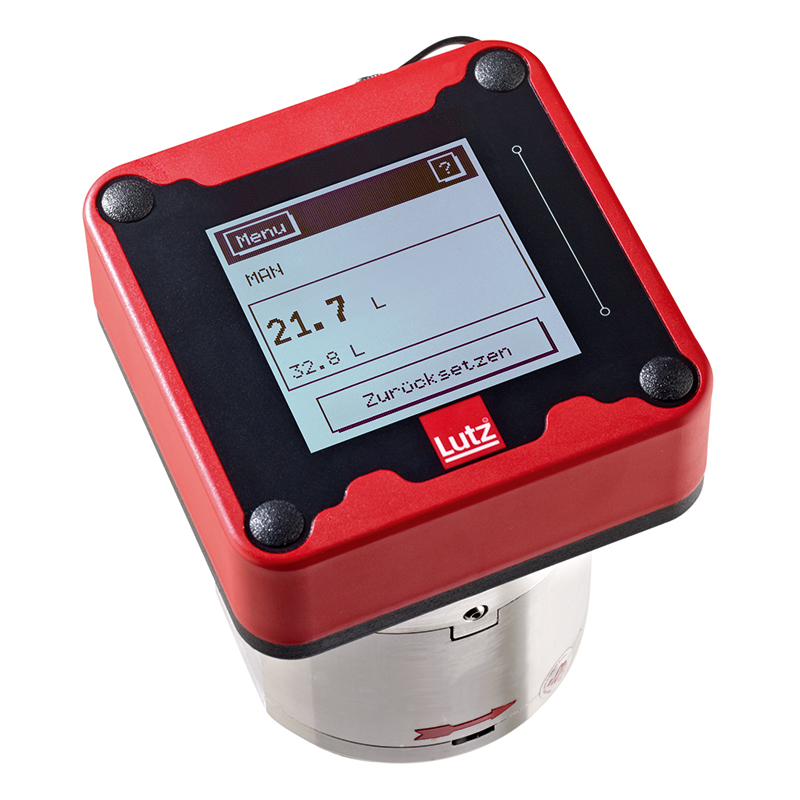

| Тип | HDO 80Niro/Niro | HDO 120 Alu/LCP | HDO 120Niro/Niro | HDO 200 Alu/LCP | HDO 200 Niro/Niro |
| Діапазон вимірів менше 5 мПа*с, л/хв. | 0,44 – 8,3 | 2-25 | 2-25 | 4,5-53 | 4,5-53 |
| Діапазон вимірів понад 5 мПа*с, л/хв. | 0,25-8,3 | 1-30 | 1-30 | 2-60 | 2-50 |
| Температура середовища до, С | 80 | 80 / 60** | 120 / 60** | 80 / 60** | 120 / 60** |
| В'язкість до, мПа*с | 1000 | 1000 | 1000 | 1000 | 1000 |
| Робочий тиск до, бар | 16 | 16 | 16 | 16 | 16 |
| Точність вимірювання менше 5 мПа*с, | ±2,5 | ±2 | ±2 | ±2 | ±2 |
| Точність вимірювання понад 5 мПа*с, | ±1 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Повторюваність | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| Номінальний діаметр | DN8 | DN12 | DN12 | DN20 | DN20 |
| Приєднання: різьба/ фланець | G 1/4 IG (внутрішня різьба) | G 1/2 IG (внутрішня різьба) | G 1/2 IG (внутрішня різьба) | G 3/4 IG (внутрішня різьба) | G 3/4 IG (внутрішня різьба) |
| РК-дисплей | Базовий витратомір без панелі керування | Сенсорна панель 63х63 мм, 128х128 пікселів. Можливість скидання одиничного та загального показання обсягу | |||
| Мова меню дисплея | DE, GB, ES, FR, IT, NL, PT, RU | ||||
| Матеріал корпуса | Нерж.сталь (1.4571) | Алюміній | Нерж.сталь (1.4404) | Алюміній | Нерж.сталь (1.4404) |
| Матеріал ротора | Нерж.сталь (1.4571) | LCP | Нерж.сталь (1.4404) | LCP | Нерж.сталь (1.4404) |
| Матеріал вала | Нерж.сталь (1.4571) | Нерж.сталь (1.4571) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) |
| Матеріал ущільнення | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) |
| Клас вибухозахисту панелі управління | ні | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** |
| Клас вибухозахисту базового витратоміра | II 2G Ex h IIB T4 Gb | II 2G Ex h IIB T4 Gb | II 2G Ex h IIB T4 Gb | II 2G Ex h IIB T4 Gb | II 2G Ex h IIB T4 Gb |
| Клас захисту | ні | IP55 | IP55 | IP55 | IP55 |
| Вага,кг. | 1,1 | 2,1 | 4,5 | 2,2 | 4,8 |
| Живлення | Від батареї. Рекомендовані комплектуючі для живлення від мережі-мережевий адаптер NG10(220-230B/50-60 Гц) та кабель єлектроживлення | ||||
* Спеціальні матеріали за запитом
** Короткочасно 120 л/хв.
*** Клас вибухозахисту II 2G Ex ib IIC T4 Gb за запитом.

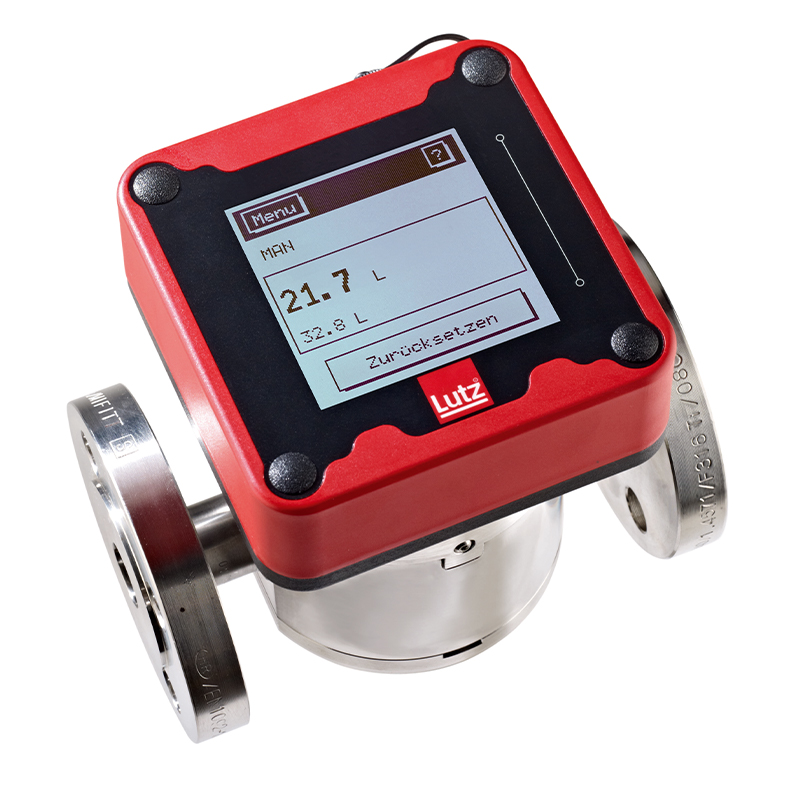

| Тип | HDO 250 | HDO 250 Alu/PPS | HDO 250 Niro/PPS | HDO 250 Niro/Niro |
|
| Діапазон вимірів менше 5 мПа*с, л/хв. | 8-70 | 9,5-150 | 9,5-150 | 9,5-150 | |
| Діапазон вимірів понад 5 мПа*с, л/хв. | 3-75 | 6-170 | 6-170 | 6-170 | |
| Температура середовища до, С | 80 | 80 / 60** | 80/60** | 120/60** | |
| В'язкість до, мПа*с | 1000 | 500000 | 500000 | 500000 | |
| Робочий тиск до, бар | 10 | 16 | 16 | 16 | |
| Точність вимірювання менше 5 мПа*с, | ±2 | ±2 | ±2 | ±2 | |
| Точність вимірювання понад 5 мПа*с, | ±0,5 | ±0,5 | ±0,5 | ±0,5 | |
| Повторюваність | ±0,03 | ±0,03 | ±0,03 | ±0,03 | |
| Номінальний діаметр | DN25 | DN25 | DN25 | DN25 | |
| Приєднання: різьба/ фланець | G 1 IG (внутрішня різьба) | G 1 IG (внутрішня різьба) / PN16 | G 1 IG (внутрішня різьба) / PN16 | G 1 IG (внутрішня різьба) / PN16 | |
| РК-дисплей | Сенсорна панель 63х63 мм 128х128 точок. Можливість скидання одиничного і загального свідчення обсягу | ||||
| Мова меню дисплея | DE, GB, ES, FR, IT, NL, PT, RU | ||||
| Матеріал корпуса | PPS | Алюміній | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | |
| Матеріал ротора | PPS | PPS | PPS | Нерж.сталь (1.4404) | |
| Матеріал вала | Hastelloy C (2.4610) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | |
| Матеріал ущільнення | FPM (опц. FEP/EPDM) | FPM (опц. FEP/EPDM) | FPM (опц. FEP/EPDM) | FPM (опц. FEP/EPDM) | |
| Клас вибухозахисту панелі управління | ні | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | |
| Клас вибухозахисту базового витратоміра | ні | II 2G Ех h IIB Т4 Gb*** | II 2G Ex h IIB T4 Gb*** | II 2G Ех h IIB Т4 Gb*** | |
| Клас захисту | ІР 55 | IP55 | IP55 | ІР 55 | |
| Вага,кг. | 1,3 | 2,2/3,0 | 4,7/5,9 | 4,8/6,0 | |
| Живлення | Від батареї. Рекомендовані комплектуючі для живлення від мережі – мережевий адаптер NG10 (220-230 В, 50-60 Гц) та кабель електроживлення для загальнопромислового виконання або розміщення мережного адаптера поза вибухонебезпечною зоною; | ||||
* Спеціальні матеріали за запитом
** Короткочасно 120 л/хв.
*** Клас вибухозахисту II 2G Ex ib IIC T4 Gb за запитом.

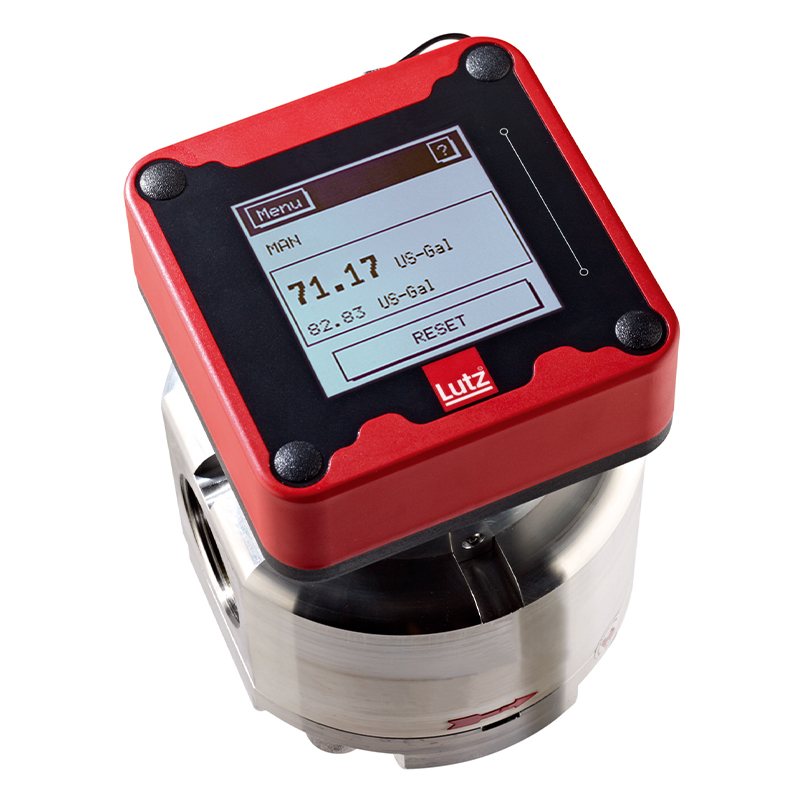

| Тип | HDO 400 Alu/PPS | HDO 400 Niro/PPS | HDO 400 Niro/Niro | HDO 500 Alu/PPS | HDO 500 Niro/PPS | HDO 500 Niro/Niro |
|
Діапазон вимірів менше 5 мПа*с, л/хв. |
15-227 | 15-227 | 15-227 | 23-380 | 23-380 | 23-380 |
|
Діапазон вимірів понад 5 мПа*с, л/хв. |
9.5-246 | 9.5-246 | 9.5-246 | 15-380 | 15-380 | 15-380 |
| Температура середовища до, 'С |
80/60** | 80/60** | 120/60** | 80/60** | 80/60** | 120/60** |
| В'язкість до, мПа`с | 500000 | 500000 | 500000 | 500000 | 500000 | 500000 |
| Робочий тиск до, бар | 16 | 16 | 16 | 16 | 16 | 16 |
| Точність вимірювання менше 5 мПа*с | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Точність виміру понад 5 мПа*с | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Повторюваність | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| Номінальний діаметр | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 |
| Приєднання: різьба / фланець | G 1 1/2 IG (внутрішня різьба) / PN16 | G 1 1/2 IG (внутрішня різьба) / PN16 | G 1 1/2 IG (внутрішня різьба) / PN16 | PN16 | PN16 | PN16 |
| РК-дисплей | Сенсорна панель 63х63 мм 128х128 точок. Можливість скидання одиничного і загального свідчення обсягу | |||||
| Мова меню | DE, GB, ES, FR, IT, NL, PT, RU | |||||
| Матеріал корпуса | Алюміній | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Алюміній | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) |
| Матеріал ротора | PPS | PPS | Нерж.сталь (1.4404) | PPS | PPS | Нерж.сталь (1.4404) |
| Матеріал валу | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) | Нерж.сталь (1.4404) |
| Матеріал ущільнення | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) | FPM (опц. FFPM/EPDM) |
| Клас вибухозахисту
панепі управпіння |
II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** | II 2G Ех ib IIB Т4 Gb*** |
| Клас вибухозахисту
базового витратоміра |
ні | II 2G Ех h IIB Т4 Gb*** | II 2G Ех h IIB Т4 Gb*** | ні | II 2G Ех h IIB Т4 Gb*** | ні |
| Клас захисту | ІР 55 | ІР 55 | ІР 55 | ІР 55 | ІР 55 | ІР 55 |
| Вага, кг | 4,5-5,5 | 10,4/12 | 10,5/12,1 | 6,5 | 13,6 | 13,8 |
| Живлення | Від батареї. Рекомендовані комплектуючі для живлення від мережі – мережевий адаптер NG10 (220-230 В, 50-60 Гц) та кабель електроживлення | |||||
* Спеціальні матеріали за запитом
** Короткочасно 120 л/хв.
*** Клас вибухозахисту II 2G Ex ib IIC T4 Gb за запитом.
